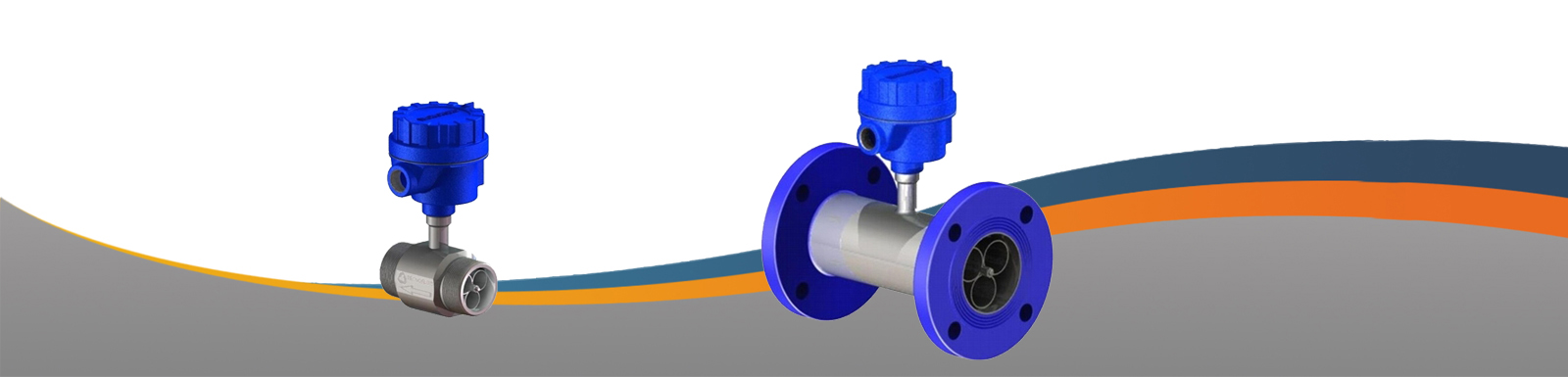

Medidor de Vazão Turbina – TVT

Os medidores de vazão TVT tipo turbina aplicam-se à medição da vazão instantânea e totalização de volume de fluidos – líquidos e gases – limpos, como água, óleo, combustíveis, ar comprimido e gases diversos. Para medição de líquidos é importante que a tubulação permaneça totalmente preenchida pelo fluido no local de instalação do sensor. Possuem um rotor balanceado individualmente e montado em um eixo disposto em posição axial ao fluxo de fluido.

A energia cinética do fluido é transferida ao rotor que gira em velocidade proporcional à velocidade do fluido. Um sensor eletrônico detecta a velocidade de rotação do rotor, informando -a ao módulo eletrônico para medidor de vazão o qual indica a vazão e o volume totalizado em unidades de engenharia e fornece várias opções de sinais de saída como pulsos por unidade de volume, sinal analógico de 4 a 20 mA proporcional à vazão e alarmes para vazão alta e/ou baixa ou para volume (batelada). O sensor de vazão tipo turbina mede a velocidade com que o fluido escoa na tubulação, enquanto o módulo eletrônico para medidor de vazão calcula – a partir do DN da tubulação – a vazão instantânea e o volume totalizado (ver datasheet “MÓDULO ELETRÔNICO para medidor de vazão”).
